방송 세팅 - OBS 오버레이

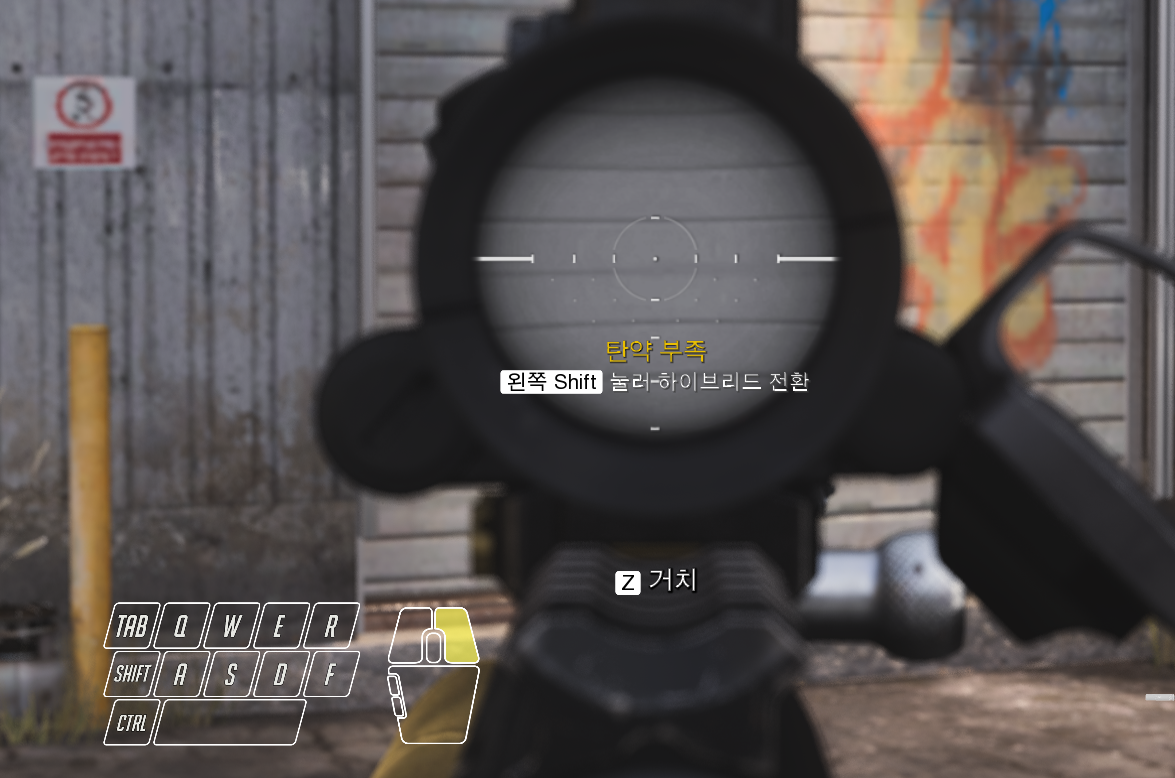

키보드와 마우스의 오버레이를 적용한 방송화면





위처럼 키보드와 마우스의 입력 상태를 알 수 있게 해주는 Input Overlay를 설정해보자







1. 플러그인 다운로드

Input Overlay | OBS Forums (obsproject.com)

Input Overlay

1) input-overlay.v5.0.0rc1-8d04a98.win.zip
2) input-overlay.v5.0.0rc1-8d04a98.presets.zip


두가지 파일 모두 받아야 한다.
우상단의 다운로드 버튼을 눌러 자신의 운영체제 환경에 맞는 버전을 다운한다.

(zip 파일로 받아주자)

다운로드버튼





2. 다운로드한 .win zip 파일의 압축을 풀어주고

plugin > obs-plugins > 64bit(32bit)

두 개의 dll 파일을 복사해준다.

압축을 푼 zip 폴더

==>> 2021.09.04 기준 확인내용

plugin 폴더의 내용이 input-overlay.dll 과 uiohook.dll 파일이 아닌
 input-overlay.dll 과 input-overlay.pdb  파일로 변경되었습니다.
두 파일을 복사 하신 후 그대로 진행하시면 됩니다.
==========================================





3. OBS 가 설치된 폴더로 이동 해 방금 복사한 .win의 dll 파일들을 넣어준다.

(D:\Program Files\obs-studio\obs-plugins\64bit)







4. 다시 압축을 풀어준 폴더로 돌아가

plugin > data > obs-plugins 에서 input-overlay 폴더를 복사해준다.

(input-overlay.v4.8b.win32.64\plugin\data\obs-plugins)







5. OBS폴더 내 obs-plugin폴더로 이동하여 붙여넣기

(D:\Program Files\obs-studio\data\obs-plugins )







6. 압축폴더로 돌아가 OBS 화면에 보여줄

2)의 .preset 파일을 옮겨야 하는데 우선 preset zip파일들의 압축을 풀어준다.

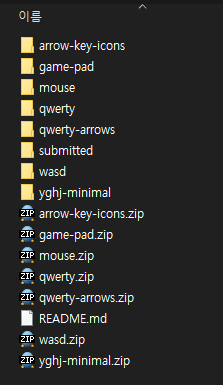

압축이 풀어진 arrow, mouse, qwerty 등의 폴더를 복사하여

D:\Program Files\obs-studio\data\obs-plugins\input-overlay 에 이동한다.

(사실 아무데나 둬도 좋다. OBS에서 불러올 수 있도록 경로만 알고 있으면 된다.)







7. 만약 OBS가 기동 중이었다면 종료 후 재기동 해주자.
이제 OBS의 소스목록에서 추가를 누르면 입력 오버레이라는 항목이 생겼을 것이다. 추가해주자







8. 방금 추가한 입력 오버레이의 이름을 키보드로 수정하고 더블클릭 한다.

오버레이 이미지에 원하는파일.png 를 넣고

레이아웃 컨픽에는 .ini 파일을 넣어주면 정상적으로 작동한다.



(경로는 .preset 폴더이다.  앞서 obs-studio\data\obs-plugins\input-overlay
혹은 자신이 알 수 있는 위치로 이동 되었을 것이다.)

***preview.png 파일을 넣게되면 이미지가 깨져서 나오니 주의

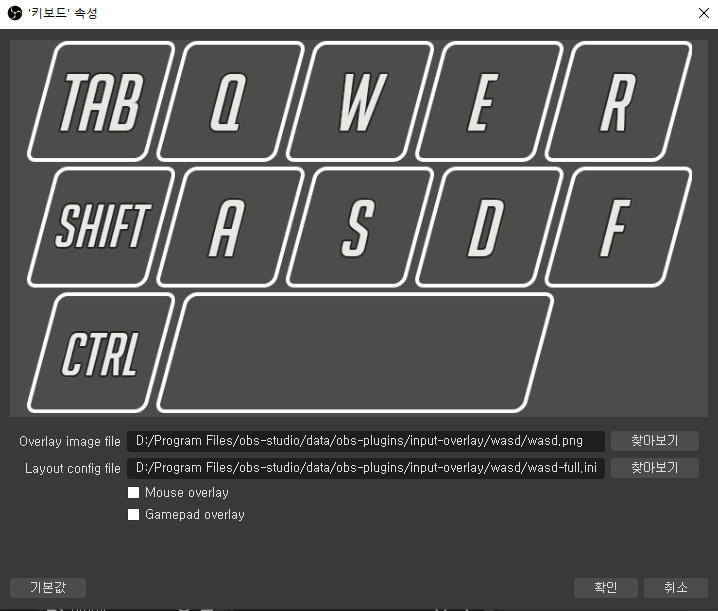

wasd.png 파일을 넣은 모습







9. 키보드와 마찬가지로 마우스도 추가하여 적절한 위치에 배치한다.

키보드와 마우스의 레이아웃에는 여러 종류가 있으니

취향과 용도에 맞게 적절한 레이아웃을 선택해 배치하자.

OBS 내 레이아웃 배치 예시
